（続）そして2023年のFT-207へ。

長い長いマクラの続きになります。

このFT-207ですが、業界初めてのハンディ機のデジタルディスプレイ、テンキーボード実装、PLLシンセサイザによる200ch、肩掛けではなくハンディトーキー型と先進的な形で発売されました。1979年の秋です。ガワはFT-202の流用で、その部分だけは真新しさを感じませんが、この小ささで144MHz帯どこにでも出られるという、画期的な機能でデビューしました。

翌年1980年の晴海のハムフェアで、現地で会ったローカルがこれを持っていて、簡単な改造で148.99まで聴けるようになっているのを見せてもらって、小さなヘリカルホイップと電池でいろいろできるんだと感動しました。









このHPの7セグデジタル表示が良いんですね。蛍光表示管でもニキシー管でもなく、未来的なLEDのデジタル表示です。この当時、この7セグLEDを使った腕時計がありました。消費電力の関係から常時点灯ではなく、時計を触る（龍頭を押す？）と表示が点灯する形式だった記憶があります。また、電卓でもこのLEDを使ったものがありました。どれも格好よく、欲しいと思ったものです。

ちなみに、この時代にはまだロータリーエンコーダは実装されていません。周波数の変更はテンキーで直接入力するか、UP/DNキーで上下します。外部マイクからのコントロールもできません。操作性については、後年のIC-3Nをはじめとするサムホイールスイッチの機種のほうが勝ります。テンキーは一見便利そうなのですが、まだまだです。でも、148.41など当時の埼玉県で人気の周波数に即QSYしたいときにはサムホイールをパチパチ動かすよりも速かったので、便利なところも見つけられました。

FT-207については、上で先進的、画期的と書いたのですが、他の機種からの流用部分も目立ち、まだ実験機的な要素は残っていると感じました。FT-207ではなく「CPU-207」として出してきてもよかったのかもしれません。外部マイクを繋ぐと、受信音声が本体スピーカとマイク内蔵スピーカの両方から出るというなかなか笑えるところもあります。

それでも他のメーカーを機能的に一気に追い越して出てきたことはすごいと思います。デザインについてはFT-207は一目でFT-202の流用とわかりましたが、翌年デビューのFT-208/708になると八重洲らしからぬ格好良いデザインになりました。残念ながらHPのLEDはFT-207限りで、FT-208の世代からは液晶表示+バックライトになってしまいましたが。

で、縁あってFT-207は2023年の春に私の手元に来ました。エージングをし、送受信テストをしてみると、送受信のFズレがあります。受信感度はそれなりですが、追及して設定を追い込むほどのものではないですから現状のままとして、周波数ズレはなんとかしたいところです。

八重洲が公式に出している取説をみたり、RigPixに置いてある英語版取説をみながら調整します。 とりあえず書いてあるとおりの調整をして、誤差数kHzまで合わせて概ね良しとします。

それにしても、この機種は肩掛け型のTR-1300/2200GⅡ/3200シリーズやTR-2300よりも小型化への努力を感じます。部品間の間隔が狭く、不具合部品の交換に苦労しました。現在みたいにチップコンデンサの多用こそないものの、従来型部品が狭いピッチで並び、基板上の線も細いですし、基板間の連絡も細いケーブルで行われています。経年劣化もあり、ちょっとのテンションで細いケーブルの半田が外れ、作業中にそのようなことがおきると中断してどこから外れたかを探してメモるという二次作業が発生します。

ちなみに、このハンディトーキーには、両側面にストラップを付けられるようになっていて、もともとは純正の肩掛け紐が用意されていました。2023年の今では入手するのは難しいので、手芸屋さんなどで代替品になるものを探していたのですが、

〇三角環　ニコン純正品が使えそう（ただし未検証）

〇ストラップ 　ニコン純正品が使える

がありました。三角環は本体に残っていたのでそのまま使えたのですが、ストラップのほうは、カメラ量販店の通販で上のリンクのメーカー公式サイトよりも安価に入手して使っています。

また、元からついていた純正のニッカド電池が劣化してしまっているので対策を考えました。この機種は、現代のスマートフォンのように、充電ケーブルで充電した電池で動きます。配線を電池の端子に直結すれば動きますが、そうすると安定化電源なしでは動かせません。せめて電池で動かして持ち歩けるようにしておきたいところです。

webを調べると、電池を内蔵させる動画の例示（音が出ます。注意）がありました。 これだということで、真似しました。単四アルカリ電池を使えば10.5Vなので仕様どおりの出力が出ると思われますが、私の場合は単四エネループを使っています。8.4Vと電圧が低いかな？と思いきや、ちゃんと動いてます。2Wフルパワーで送信するシチュエーションが想像できないので、これでよいかなと割り切りました。

ここで使った単四電池ケースですが、秋月で売られているものは寸法的にギリギリまたは入らない可能性（実際、仲間が秋月のを試したのですが、入らず、単四電池ケース側の不要部分を削って入れたとのことです。）があったので、他を探して買っています。

その後、なんだかんだで保証認定を受けて、第〇送信機追加の届出審査終了を経て電波を出せる状態にするに至っています。でも、窓際でヘリカルホイップでメインチャンネルを聴いていても、144MHzのFMは空いているのか、あんまり声が聴こえないところが現代なんでしょうね。

※電池については、ebayで純正ニッカド電池FNB-2と同じ寸法でニッケル水素電池があったので買ってみたところ、経年劣化で使えないことが判明、返品・返金処理をしてもらってます。古いニッカド互換のニッケル水素電池は容量も大きく魅力的ですが、需要もそんなにないでしょうし継続的に作られているわけではないので、古い劣化した在庫が流通している可能性があるようです。

FT-207です。まずは長い長いマクラ編。

1978年1月に144MHz帯のナロー化とFMを145MHz台に移すバンドプランの完全施行があって、これを機に、144MHzFM機は水晶発振の時代からPLLシンセサイザの多チャンネル時代に移りました。

それまでの40kHzセパレーションに対応したワイドFMの水晶発振トランシーバでは、受信フィルタを16kHz以下の狭帯域のものに変更すること、送信のデビエーションを40kHz幅から16kHz幅に収めることと、FMに割り当てられた145MHz台の水晶に交換しないと出られなくなりました。

この少し前のCQ誌には大々的にFMトランシーバのナロー化改造特集があって、各メーカーの機種別に改造方法が記載されました。免許を取る前の私も、父親からもらった水晶発振12ch機、FT-2Fをナロー化改造して、ほとんどのchの送受信別々の水晶を発注して、145MHz台で送受信できるように備えたものでした。

FT-2Fとは何ぞやというところですが、八重洲が公式に同機のマイナーチェンジモデルであるFT-2FBの取扱説明書を公開しているので、興味のある方はみてみてください。



マクラが長いですが、もう少し続きます。

件のFT-207が出る前の年である1978年に、水晶発振6chでハンディトーキーのFT-202が発売されます。このころの144MHzハンディ機は、

〇70年代初頭から続くマランツのSR-C145BN（Nはナロー、水晶発振5ch、ハンディ型）（後から気付いたのですが、このころ既にマランツからはC145BNの後継のC145G（ナロー、水晶発振6ch、ハンディ型）が発売されていたようです。この機種もけっこうな付け焼刃ですね。）を筆頭に、

〇トリオのTR-2200Gのナロー化対応機TR-2200GⅡ（水晶発振12ch、肩掛け型）、

〇アイコムからはIC-502と同じ形のIC-212（ナロー、水晶発振16ch、縦型の肩掛け型）、

〇NECからCQ-P2200N（水晶発振12ch、同じくNはナローの意、肩掛け型）、

〇福山からMULTI Palm2（水晶発振6ch、ハンディ型）

が販売されていました。ですが、どの機種も大混雑の144MHzFMなのに水晶発振で少しのチャンネルですから、関東地方の高いところに登ってCQCQなんてやろうものなら、持ってる周波数全部空いてないなんてことが頻発したと思います。

当時のバンドの混雑状況、しかしPLLシンセサイザにするには価格転嫁が難しい、開発コストもかかる、新機種を出すならナロー化145MHz台移行のバンドプラン完全施行後の早い時期にと各社考えていたのだと思います。

それにしてもFT-202はバンドプラン完全施行後の1978年になった後に出てきていますから、当時CQ誌を眺めていた私でも、業務機を転用して当座を凌いでいるんだろうなと達観して見ていました。広告には中学生が自転車で運用する姿を使ったりで、私らにワクワク感を喚起しようと努力してましたが…ね。

※eham.netのFT-202Rレビューを読んでみると、「old brick HTs」と表現していて面白いです。この世代のハンディトーキーは煉瓦くらい大きいですからね。

事実、1978年の初夏、私自身が電話級の講習会に通っていた頃には、トリオからTR-2300が発売、ハンディ機も多チャンネル化の時代に入りました。同じころ福山からはデザインがかわいらしいMULTI Palmsizer2が発売され、145MHz台を20kHzセパレーションでフルカバーで出られるようになり、時代が進んだ感がありました。

そんな中、1979年になって、前年にFT-202で初めてハンディ機市場に入った八重洲が、デジタルディスプレイ付きの144.00-145.99MHzまでフルカバーのFT-207を発売しました。筐体はFT-202と共通のハンディトーキー型ですが、テンキーボードが筐体正面にあり、周波数を直接入力してQSYすることができる、未来を感じる機種です。

その当時、CQ誌の広告ページを舐めるように読んでいた私（こう書くとちょっと気持ち悪い中学生ですねｗ）は、このテンキーボードは既に発売されていたのCPU-2500（八重洲の最初の144MHzPLL機）のマイクロホンに実装されているテンキーの流用だと一目でわかりましたが、それでも、価格が高くなっても出してみようという実験的要素が伺えたCPU-2500の先進的なところを、低価格を目指すハンディ機に取り入れて出してきたというところも含めて、八重洲は付け焼刃的なFT-202から一気に他メーカーを追い越してきたなと感じたものでした。

＜明日に続きます。＞

※バンドプランの画像は、1978年春から夏にかけて私が受講した電話級の講習会の教科書から。それまで買いそろえていた144MHz台（144.36から144.96まで）の水晶が軒並み使えなくなるというのはインパクトが大きかったです。たった12chのFT-2Fでしたが、水晶入れ替えでかなりお金がかかりました。

※付け焼刃的な展開で出てきたFT-202の頃の他メーカーの機種は、ハンディ型は水晶発振5-6ch、肩掛け型は12-16chです。自宅で据え置いて使うには不向きのハンディ型は、時代遅れ感満載のチャンネル数の少なさですが、各社PLLシンセサイザ機を出す前の一時しのぎと割り切って少ないチャンネル数で良しとしたのでしょうね。12chの肩掛け型については旧来の機種を引っ張る形で、古さを感じて買う買わないはユーザサイドに任せた展開だったのでしょう。アイコムのIC-212は16chと中途半端ですが、 同社はそれまで144MHzFMのハンディ機（可搬機）が無かったので、IC-502と同じ顔で出してみましたというところなのでしょうけれど、当時これを見た私は、502と同じ顔は面白く感じても、水晶発振かぁ、追加でお金かかるじゃんとあまり刺激を感じませんでした。

※CPU-2500ですが、八重洲のトランシーバの名前である「FT」がついてないんですね。それゆえ実験的な販売だったんだろうなと。後継のFT-227 MEMORIZERには「FT」がついてますからね。

※ちなみに、FMの145MHz台完全移行の144MHz帯でしたが、関東では1年で1プリフィックス進むくらいの局数の増加と、PLLシンセサイザによる10kHzセパレーション200ch機の発売で、結局バンド中20kHzおきにFMでしゃべるおじさんたちで埋まるという状況でした。でも結果的に20kHzセパレーションとナロー化だけはちゃんと実現できましたね。

※TR-2300の項ではここまで濃厚なマクラは書かなかったんですが、当時TR-2300は私にとっては先進的なあこがれの機種で、手が届かないイメージがありました。我が家にあったFT-101、625DやFT-2Fは身近でしたが、トリオ製品ってあこがれるものの、後年TM-401やTH-45を買うまでどうも縁遠かったんです。それで、TR-2300の項では後々に手に入れたあこがれの無線機ということで、無線機本体の話に終始したんですね。対して、本項については、目の前にあった八重洲のトランシーバを苦心してナロー化したり、その後中途半端な機種（FT-202ですね）が出たのを眺めたりした後で、新たに発売されたFT-207を見た印象が強かったので、こんな書き方になった次第です。

（続）TR-3200を現役で楽しむ

「TR-3200を触る。」

https://tr-1300.blogspot.com/2022/10/tr-3200.html

で、導入からとりあえず使える状態にしたところまでを書きました。

ナローFM用フィルタのムラタCFM455Eに入れ替えて、送受信ともにナロー化完成！と満足していました。その後、大きなコンテスト時（時期を考証してみると、去年の全市全郡か年明けのQSOパーティかもしれません）に聴いてみると、どうも20kHz離れた隣の周波数の信号が被ってきます。

スペック的には16kHz幅しか通過していないはずなのですが、自分や相手のズレもあるので、もう少し狭くても良いんでしょうね。CFM455Eのスペックです。





もう少し狭いやつということで、同じムラタなら12kHz幅のCFM455Fが良さそうですが、2023年の現在においては流通は期待できません。そこで秋月に無いかなと調べてみると、LT455EUという±7.5kHz/6dBの安いフィルタがあります。実用面からの通過帯域を調べた人の話がwebにあって、幅12kHzとのことでした。悪くないじゃんということで取り付けてみると、気持ち狭い感じがします。プラシーボ効果かもしれませんが。













先日の6m and downコンテストで聴いてみると、CFM455Eのときには「隣で強い局が出ていると、メーターフルスケールで被っていた状態」から、「当該周波数の目的信号が、目安ラジケータ半分以下の信号の場合に、隣に誰か出ていると音声が被る状態、当該周波数で無信号の場合はスケルチを開けると隣で出ているのがわかる？くらい」まで改善されました。

LT455EUのスペックをCFM455Eと比べると、秋月:50dB（15kHz）とムラタ:60dB（16kHz）の比較条件の差はありますが、それくらいの条件だと通過幅の差1kHzしかないので、実際は気持ち程度の差なのでしょうけれど、それでも改善したので一旦良しとします。

ちなみに両者のピンアサインはこれ。ピンコンパチではないですが、基板とピンをにらめっこして、インとアウトとアースが取れれば動作します。













TR-3200の基板の受信セクションから、455のセラミックフィルタを外したところ。CFM455Eのサイズよりも一回り大きなサイズのフィルタを取り付けられるように穴が開いていました。



私の場合はインかアウトか忘れましたが、どちらかのピンをリードで伸ばして、基板の該当位置まで引っ張っています。


















丹青通商ではCFM455F（幅12kHz）の互換品の日本特殊陶業LF-C12（私が入手したのはCLF-C12という型番。おそらく同じものだと思うんですが）の在庫品が出ていて、これも取り寄せてみています。

やっぱり被るところが気になってしょうがない場合にはこれに変えてみようかと思うのですが、古い無線機の基板を半田ごてで温めて外して付けてとやっていると二次災害が発生すると思うので、弄るのはほどほどにと自粛しているところです。



調整中のTR-2200GⅡと並べてみたり、

甲府のアロー電子で水晶（その昔はHC-25Uでしたが、今はHC-50Uと呼称。単価税別1800円、納期約3週間）を注文して、表示周波数と送受信周波数が合うようにしてみたりして、

TR-3200でメインチャンネルを聴いて、CQを出している人が「私が持っている周波数」を指定したときにタイミング良く遭遇できたら、QSOを試みています。

1975年デビューの水晶発振12ch、2Wの少し重い肩掛けハンディ機ですが、ベランダの5/8λ2段のホイップに繋いで満喫しています。

TS-600を愛でる。

開局前に50MHzのSWLを始めたのは、1978年の春あたりから。

その当時、50MHzのSSBで良く使われていたのは、圧倒的にIC-502で、たまにTR-1300、FT-620/Bの人がいて、ちょっとDXっぽい人はTS-600でした。同じ年にFT-625Dの発売があって、600から625に移る人が多かったという印象がありました。IC-501やLINER6の人はレアでした。
我が家の場合、この年の春ごろに父親が突然IC-502とIC-50Lを買ってきて、当初は144の5/8λのGPに繋いだもののあんまりよく聴こえないので、日本RAKのハンディダイポールにしたり、当時流行のタニグチエンジニアリングのSQ-61をあげたりしたのですが、やはり周波数を読めないのがネックで、父親の好みでFT-625Dの導入に至りました。ここにTS-600が割り込む余地はなかったようです。

同年秋に開局した私は、625導入後におさがりのIC-502を自分の部屋に持ち込んで、勉強もせずに夜な夜なローカルの高校生と無駄話をしたものでした。

枕が長いのですが、本題のTS-600です。

TS-600は、CW/LSB/USB/AM/FMと4モードに出られる最初の本当の「オールモード機」でした。HF機と同じく1kHzまで読める安定したVFO、聴きやすい音、強力な内蔵LPFといった強みはあったのの、78年当時では既に機能的に古くなっています。スプリット運用もできず、AGCの切り替えもできません。51.00のFMメインチャンネルQSYも、スイッチ一つでできる後発のFT-625Dに比べると古さは否めません。

でも、開局前の憧れの無線機だったんですね。76年にTS-600が発売されて少しした頃に、トリオにカタログと回路図を請求（注）して、送られてきたカラー印刷のカタログを毎日のように眺めていました。TS-600はCQ誌やラ製の広告にも載ることはあったのですが、いつも600だけがクローズアップされているわけではないので、眺めるにはカタログに勝るものはなかったんですね。その当時住んでいたところには近所にハムショップが無かったので、実物を見る機会がなく、トリオから送ってもらったカタログをとても大切に眺めていました。少し柔らかいフロントパネルのデザイン、緑色のSメータやサブスケールの透過照明はあこがれの対象でした。

600の話を続けます。2000年前後に一度中古で購入して、スケルチが閉じなくなったりで2SC460を交換したりして使っていた時期がありました。その後、引っ越しなどが重なって手放したのですが、2021年の夏に再び盛り上がって、近所のハムショップに中古があるよとの情報に我慢ができず、2度目の購入に至っています。
この筐体は、私の環境ではACでの送信時にハムが入り、まるでFT-620Bみたいだなと苦笑しつつ、電源ユニットの大容量コンデンサを交換してみたりしたのですが、私の環境固有の問題のようで、以降は安定化電源経由で使っています。





















さらに、固定ch用水晶をつくりました。5*.00、5*.49、5*.55の3つの周波数です。 .00は51MHzのポジションで使うメインチャンネル用、.49は50MHzのポジションで聴く大田区のビーコン、.55は50MHzのポジションで使うAMで良く使われる周波数用です。でも、水晶を入れたのは良いのですが、意外と使わないんですよね。
※うちの近所の川崎電波研究所がなくなってしまったので、webで検索してアロー電子で作りました。こちらのアロー電子は水晶を1個から作ってくれるので現代ではとても貴重な存在です。



















70-80年代とは違って、TS-600を現代のノイズに囲まれた環境で使うには苦労があります。ある種のノイズはノイズブランカを入れると切れるんですが、近い周波数に強い局が出て来るとノイズブランカを入れたままではガサゴソで使えず、ノイズブランカを切るとノイズまみれになって使えません。特に空気が乾燥した季節はなかなか厳しいです。
このへんはTS-590無印に優位があって、2010年代のノイズブランカ、ノイズリダクション、ノッチでかなり改善されます。今の無線機はもっとすごいんでしょうね。

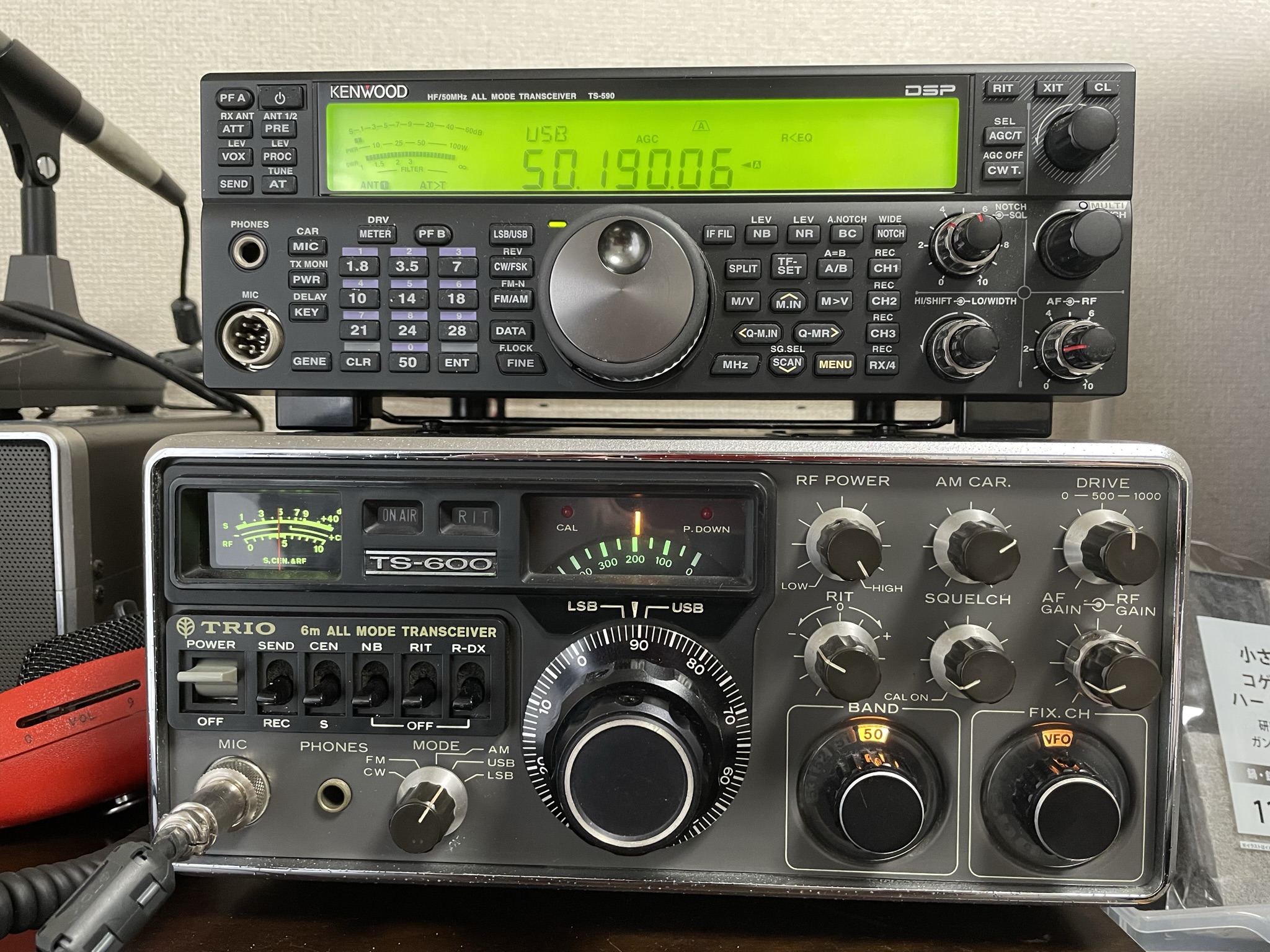

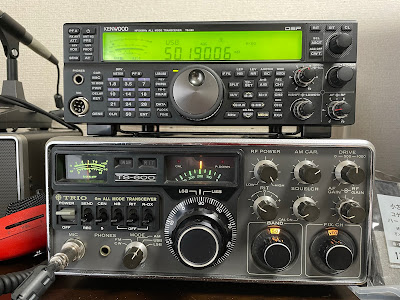

我が家の50MHzに出られる3台そろい踏みの画像です。画像から察するに、50.100で3台相互に送受信をして調整と確認をしているところではないかと。

600が再び我が家に来てからしばらくの間は、TS-590Sはベンチマーカーというか計測器代わりに使われることが多いので不憫でしたｗ
SSBの送信音は、600よりもTR-1300のほうが良い音のようです。MC-90を使ってみると、1300では音が良いと驚かれて、600では古い狭い音なのか無反応だったことが多いです。両機ともに使っているクリスタルフィルタは同じなので、フィルタ単体の劣化具合が違うのか、マイクアンプ段の劣化具合か設計の違いってことなんでしょうね。

あと、困ったことにTS-600のマイクの配線とTR-1300のマイクの配線は同じ4ピンながら、マイクとPTTのコールド側の無線機内部側の配線が違っていて、MC-20とMC-50は両機ともに使えるのですが、MC-30Sなど4ピンとしては後期のものは600では使えません。反対に、古いマイクは1300でも使えるんですけどね。
70年代のトリオ機に複数ある4ピンマイク配列ですが、トリオ・ケンウッド純正のマイク変換コネクタMJ-84（メタル8ピンのマイクを4ピンに変換）を使うと、600でも1300でも8ピンマイクを問題なく使えます。さすが純正。










（注）ほぼ同じタイミングで高田先生のミズホ通信にMK-610の資料請求をしています。免許をとる1-2年前に、極私的に盛り上がってたんですね。
